Maschinenpark

Mit ihrem umfangreichen Maschinenpark ist die Firma Schwärzel Industrietechnik GmbH in der Lage einfache bis sehr komplexe Aufträge der Metallverarbeitung umzusetzen. Aufgrund der Maschinenvielfalt haben hat sie die Möglichkeit, sehr kleine, aber auch großformatige Werkstücke herzustellen. Aufträge fertigt sie in unterschiedlichem Umfang – von Einzelstücken, über kleine Serien bis zu mittelgroßen Serien. Die Verarbeitung einer großen Vielfalt an Stählen, Nicht-Eisenmetallen und andere Materialien ist unsere Spezialität. Wir beraten Sie gern umfassend zu Ihrem Projekt. Kontaktieren Sie uns oder schauen Sie mit Ihren Ideen und Plänen doch einfach bei uns vorbei.

CNC-Drehmaschinen

Werkteile aus Messing gefertigt

Okuma LB 3000 – My

  • Max. Drehdurchmesser 470 mm
  • Drehlänge 1000 mm
  • C-Achse
  • Y-Achse
  • Spindeldurchlass Ø 80 mm

    Besonderheiten:
  • Angetriebene Werkzeuge 6.000 min-1
  • Reitstock, Kurzstangenlader
  • Spannzange, Futter

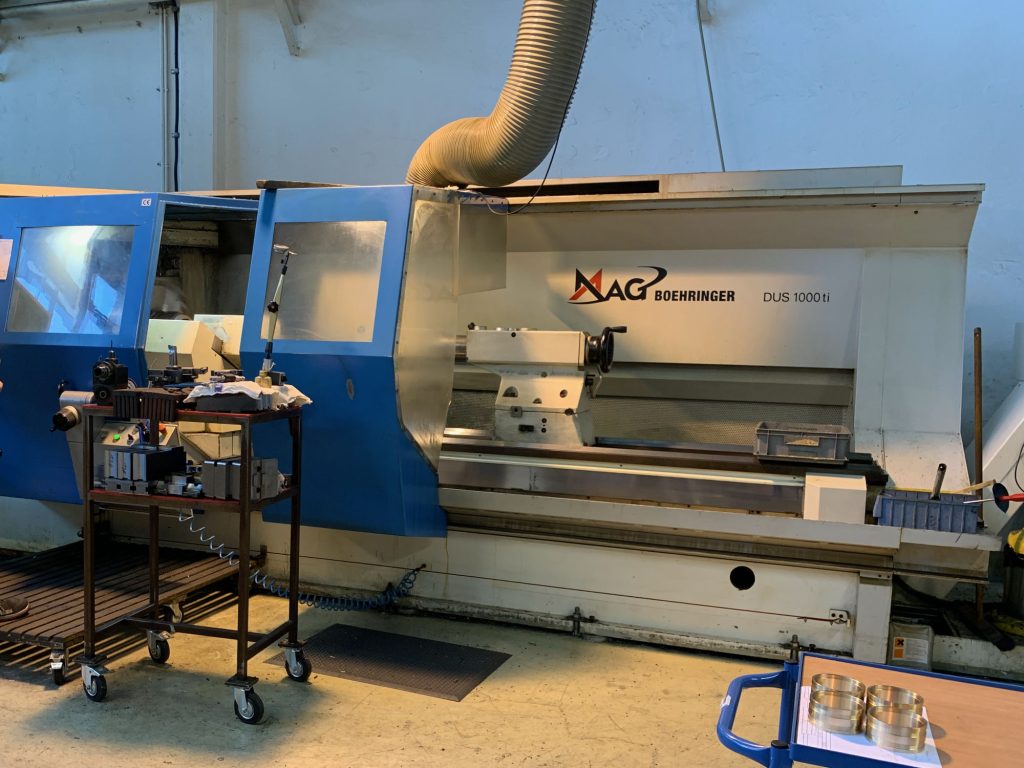

Drehmaschine Boehringer DUS 1000 ti

Böhringer DUS 1000 ti

  • Max. Drehdurchmesser 1000 mm
  • Drehlänge 3000 mm
  • C-Achse
  • Y-Achse

    Besonderheiten:
  • Angetriebene Werkzeuge 1600 min-1
  • Reitstock, Lünette
Abbildung von Metallspänen

Böhringer DUC 560

  • Max. Drehdurchmesser 560 mm
  • Drehlänge 2000 mm

    Besonderheiten:
  • Reitstock
  • Lünette
Metallspäne

WEILER UD42 CNC

  • Max. Drehdurchmesser 140 mm
  • Drehlänge 500 mm
  • Spindeldurchlass Ø 40 mm

    Besonderheiten:
  • Reitstock
  • Spannzange
  • Futter
Metallspäne

CMZ – TA25YS

  • Max. Drehdurchmesser 460 mm
  • Drehlänge 5649 mm
  • C-Achse
  • Y-Achse
  • Spindeldurchlass Ø 66 mm
  • Gegenspindel

    Besonderheiten:
  • Angetriebene Werkzeuge 12.000 min-1
  • Futter Ø 210 mm
Metallspäne

Hurco TMX8MYSi

  • Max. Drehdurchmesser 215 mm
  • Drehlänge 560 mm
  • C-Achse
  • Y-Achse
  • Spindeldurchlass Ø 60 mm
  • Gegenspindel

    Besonderheiten:
  • Angetriebene Werkzeuge 5.000 min-1
  • Kurzstangenlader, Spannzange
  • Futter
CNC-Fräsmaschine Hurco TM 6

Hurco TM6

  • Max. Drehdurchmesser 170 mm
  • Drehlänge 560 mm
  • Spindeldurchlass Ø 45 mm

    Besonderheiten:
  • Reitstock, Spannzange, Futter

CNC-Fräsmaschinen

Abbildung der CNC-Fräsmaschine Deckel Maho MH 800 E2

Deckel Maho 800 E2

  • X-Achse 800 mm
  • Y-Achse 500 mm
  • Z-Achse 500 mm
CNC-Fräsmaschine Deckel Maho 600 C

Deckel Maho 600 C

  • X-Achse 600 mm
  • Y-Achse 400 mm
  • Z-Achse 400 mm
Abbildung der CNC-Fräsmaschine Deckel Maho MH 600 E

Deckel Maho MH 600 E

  • X-Achse 600 mm
  • Y-Achse 400 mm
  • Z-Achse 400 mm
Abbildung der CNC-Fräsmaschine Hurco VMX 30 t

Hurco VMX 30t

  • X-Achse 760 mm
  • Y-Achse 510 mm
  • Z-Achse 610 mm
  • Spindel 10.000 min-1

    Besonderheiten:
  • Werkzeugmagazin 24 Plätze
  • Aufbau A-Achse der Marke Kitagawa
Deckel Maho MH 1200 W

Deckel Maho MH 1200 W

  • X-Achse 1200 mm
  • Y-Achse 600 mm
  • Z-Achse 600 mm

    Besonderheiten:
  • Werkzeugmagazin 30 Plätze
  • Automatisches Schwenken von vertikal zu horizontal
CNC-Fräsmaschine Deckel Maho DMC 70V

Deckel Maho DMC 70 V

  • X-Achse 700 mm
  • Y-Achse 550 mm
  • Z-Achse 500 mm
  • Spindel 18.000 min-1

    Besonderheiten:
  • Werkzeugmagazin 60 Plätze
Ansicht der Maschine Deckel Maho DMU 50 eVolution

Deckel Maho DMU 50 eVolution

  • X-Achse 500 mm
  • Y-Achse 470 mm
  • Z-Achse 400 mm
  • C-Achse 360°
  • B-Achse 0 – 180°
  • Spindel 18.000 min-1

    Besonderheiten:
  • Werkzeugmagazin 24 Plätze
  • Rundtisch Ø 500 mm
CNC-Fräsmaschine Deckel Maho DMU 50 V

Deckel Maho DMU 50 V

  • X-Achse 500 mm
  • Y-Achse 380 mm
  • Z-Achse 380 mm
  • C-Achse 360°
  • B-Achse 0 – 180°
  • Spindel 15.000 min-1

    Besonderheiten:
  • Werkzeugmagazin 24 Plätze
  • Rundtisch Ø 500 mm

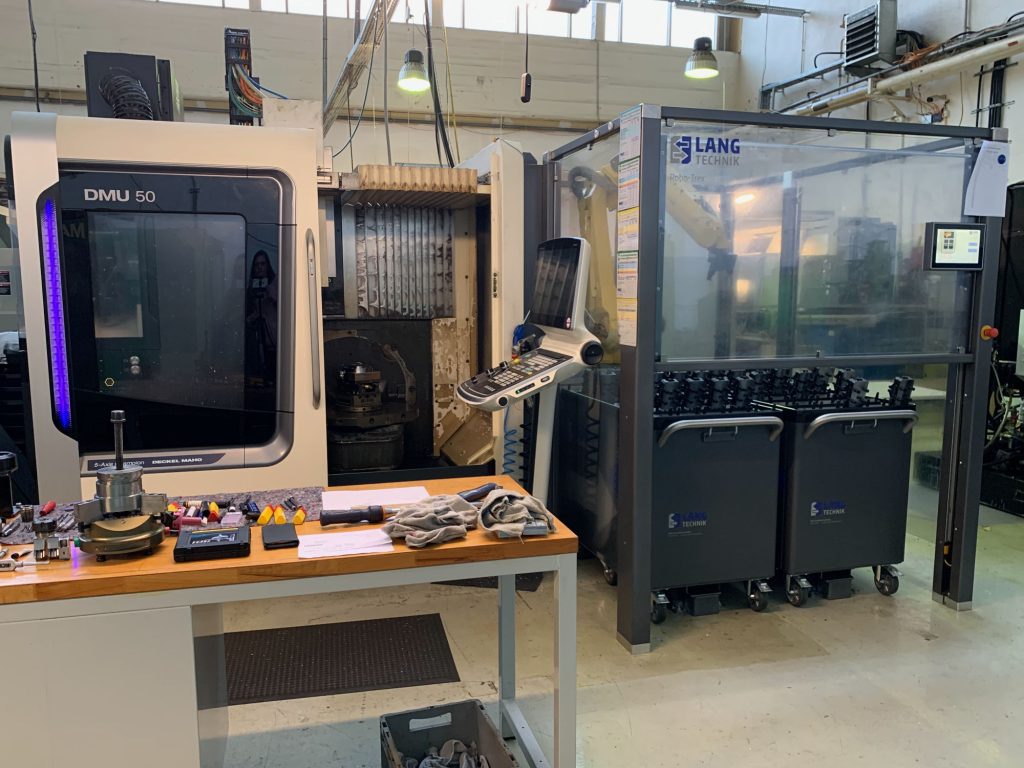

CNC-Fräsmaschine Deckel Maho DMU 50 Robo Trex

Deckel Maho DMU 50,
Roboter mit Palettensystem

  • X-Achse 650 mm
  • Y-Achse 520 mm
  • Z-Achse 475 mm
  • C-Achse 360°
  • B-Achse 0 – 180°
  • Spindel 15.000 min-1

    Besonderheiten:
  • Werkzeugbruch-Überwachung
  • Automatisation 60 Palettenwechsel
  • Werkzeugmagazin 30 Plätze
  • Rundtisch Ø 600 mm
CNC-Fräsmaschine Axa Vario

AXA Vario

  • X-Achse 17.000 mm
  • Y-Achse 600 mm
  • Z-Achse 900 mm
  • A-Achse 350 mm

    Besonderheiten:
  • Werkzeugmagazin 22 Plätze

DATRON MXCube

  • X-Achse 1040 mm
  • Y-Achse 850 mm
  • Z-Achse 270 mm
  • Achserweiterung DATRON Axis4

    Besonderheiten:
  • Verfahrgeschwindigkeit X, Y: 40 m/min
  • Verfahrgeschwindigkeit Z: 28 m/min
  • 8,0 kW Synchronspindel mit Vektorregelung
  • Werkzeuginnenkühlung
  • Maximale Drehzahl 34.0001/min
  • Schneidendurchmesser (max.) 24 mm
  • Schaftdurchmesser (max.) 12 mm
  • Gewindeschneiden bis M5
  • Werkzeugmagazin für bis zu 60 Werkzeuge
  • Schnittstelle / Werkzeugaufnahme HSK-E 32
  • Direkte Absolut-Wegemessysteme an allen Achsen

Bandsägemaschinen

Berg & Schmidt 2-Säulen-Bandsägeautomat X-TECH 410 VA CNC

  • Spannstock doppelseitig fahrend
  • Ca. 30 % Schnittzeitreduzierung
  • 4-fach Lagerung des Sägerahmens
  • 4-fach Aufnahme der Band-Umlenkrolle
  • Spanndruckregulierung für dünnwandige Rohre und Profile
  • Moderne CNC-Steuerung
  • 90° Schnitt
  • Rund: 320 mm
  • Quadratisch: 320 mm
  • Rechteckig: 320 x 320 mm
  • Gestapelte Stangen: 320 x 250 mm
  • 3,0 kW, 400 V, 12-110 m/min
  • Sägeblatt: Höhe 34 mm, Blattdicke s 1,1 mm
  • Sägeblattlänge 5.095 mm

MEP Shark 320 AX Metallsäge – Bandsäge

Sägeblattlänge: 3150 mm
Sägeblattbreite: 27 mm
Sägeblattstärke: 0,9 mm
Leistung: 1,5 / 1,8 kW
Geschwindigkeit: 40 bis 80 m/min
Schraubstocköffnung max.: 325 mm
Tischlast: 1100 kg

Gehrung 90°:
Schnittdurchmesser rund: 260 mm
Schnittdurchmesser vierkant: 250 mm
Schnittdurchmesser flach: 320 x 200 mm

Gehrung 45°:
Schnittdurchmesser rund: 230 mm
Schnittdurchmesser vierkant: 220 mm
Schnittdurchmesser flach: 240 x 200 mm

Gehrung 60°:
Schnittdurchmesser rund: 150 mm
Schnittdurchmesser vierkant: 140 mm
Schnittdurchmesser flach: 140 x 160 mm

Gehrung 45°:
Schnittdurchmesser rund: 180 mm
Schnittdurchmesser vierkant: 160 mm
Schnittdurchmesser flach: 110 x 250 mm

Hochpräzise Flachschleifmaschine

Maschine für die Behandlung von Oberflächen
  • Präzise Bearbeitung von Oberflächen wie z.B. von ebenen Flächen, Profilen oder Nuten
  • Erstklassige Schleifbilder
  • Schleiflänge: bis zu XXXX mm.
  • Schleifbreite:
  • Schleifscheibendurchmesser XXXX mm
  • Kühlmittel
  • Rundtischdurchmesser: XXXX mm
  • Werkstückhöhe: XXXX mm
  • Aufspannfläche: XXXX mm
  • Tischgeschwindigkeit XXXX m/min
  • Elektro Magnetspannplatte mit grober / feiner Polteilung
  • Spannplatte Abmessungen XXXX x XXXX mm

Präzisionsmessgeräte für die Qualitätskontrolle

Digimar 817 CLM - Höhenmessgerät

Digimar 817 CLM

Höhenmessgerät

  • Messbereiche 520 mm
Keyence IM-7500 series - Digitaler Messprojektor

Keyence IM-7500 series

Digitaler Messprojektor

  • Messbereiche 200 x 200 mm
Mitutoyo Crysta Apex c 9106, eine Koordinatenmessmaschine

Mitutoyo Crysta Apex c 9106

Koordinatenmessmaschine

  • Messbereiche 900 x 1000 x 600 mm

3D-Drucker für Prototypen, Werkzeuge & Teile

Ultimaker 2+

3D-Drucker (Desktop)

  • Abmessungen: 350 x 350 x 400 mm
  • Max. Volumen: 223 × 223 × 205 mm
  • Druckgeschwindigkeit: 300 mm/sec
  • Minimale Druckdichte: 600 µm
  • Technologie: Schmelzschichtung (FDM/FFF)
  • Material: PLA, ABS, CPE, CPE+, Nylon, PP, PC, TPU 95A etc.

Wir beraten Sie sehr gerne persönlich und individuell.

Rufen Sie uns gerne an unter
Tel. 030 – 500 123 94
oder kommen Sie uns doch einfach
mit Ihren Ideen oder Zeichnungen besuchen
im Blockdammweg 39-59 in Berlin-Rummelsburg (Lichtenberg).

Email: info@schwaerzel-industrietechnik.de
